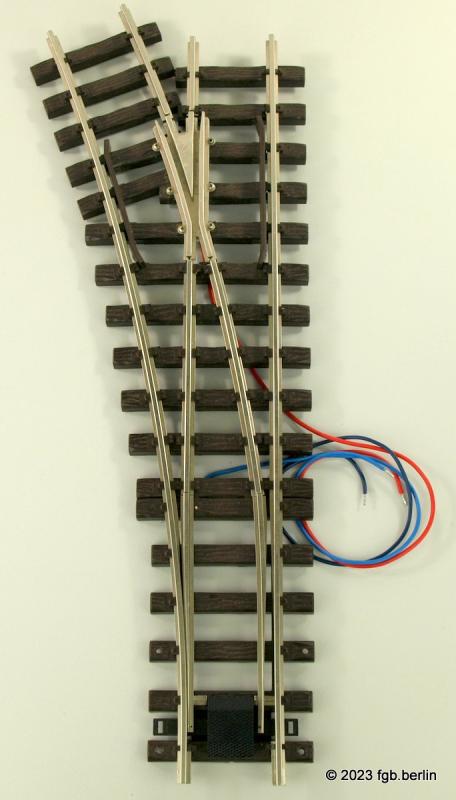

LGB Weiche links R3 mit leitenden Herzstück, vernickelt

• Weiche rechts ohne Antrieb
• Gerades Gleis Einbaulänge = 440 mm
• Abzweigungwinkel = 22,5° (R3)
• Schwellenbett: Kunststoff
• Gleisprofil: Messing, galv. vernickelt
• Herzstück: Messingguss, vernickelt

Abbildung 3 und 4 Anwendungsbeispiele, hier wird mit dem LGB EPL-Weichenantrieb 12010 und dem LGB EPL-Zusatzschalter 12070 die Herzstückpolarisierung gezeigt.
Die Maße des Schienenprofils entsprechen dem Code 332 (kompatibel zu Piko, Thiel und Train Line).

• Profilhöhe: 8,5 mm
• Schienenstuhl
  • Breite: 7 mm
  • Höhe: 1,8 mm
• Lauffläche
  • Breite: 3,5 mm

Weiche wird ohne Antrieb und ohne Zusatzschalter geliefert.
